| Габаритные размеры и вес установки | |
| Размеры расчетные для всей установки с системами автоматической / полуавтоматической загрузки (д × ш × в) | 30000 × 6500 × 2500 мм (компоновка 12+12 метров); 24000 × 6500 × 2500 мм (компоновка |
| Вес установки расчётный | ≈ 26 000 кг (компоновка 12+12 метров); ≈ 23 000 кг (компоновка 12+6 метров) |
| Параметры точности | |
| Точность / повторяемость позиционирования ±0.05 мм/м | ±0.03 мм |
| Характеристики холостых перемещений | |
| Макс. векторная скорость движения по осям X-Y / макс. ускорение по осям X-Y 72 м/мин | 0.8G |
| Макс. скорость позиционирования по оси Z | 60 м/мин |
| Макс. скорость вращения патрона | 75 об./мин |
| Обрабатываемые трубы |

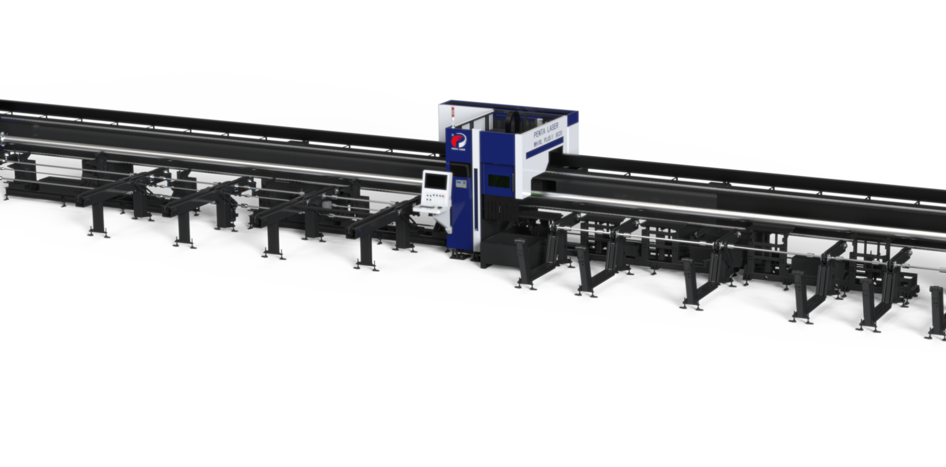

Станок модели WPC 12036 12 кВт предназначен для резки профилей диаметром от Ø20 мм до Ø350 мм со следующими параметрами (под предельными параметрами понимается толщина материала в местах сопряжения элементов конструкции):
- низкоуглеродистая сталь толщиной до 30 мм, с резкой фасок - до 20 мм (при наличии);
- нержавеющая сталь толщиной до 20 мм, с резкой фасок - до 14 мм (при наличии).
База станка — усиленная сварная станина из листовой стали по европейскому (EU) стандарту. Преимущества: прочность и надежность конструкции, долговечность.
Основой подвижный элемент оборудования – автоматический задний зажимной патрон. При загрузке трубы на поддерживающие ролики патрон центрирует трубу и подает по роликам в пневматический зажимной патрон, имеющий 4 фиксирующих цилиндра, которые автоматически регулируют усилие зажима, чтобы не деформировать трубу.
Станок оборудован лазерной головой Precitec Procutter, обработка материала производится с высокой точностью на скоростях перемещения до 72 м/мин.
Станок WPC 12036 оборудован автоматическими системами загрузки и выгрузки труб, автоматическими поддерживающими роликами и защитной кабиной в зоне резки. В комплект поставки входит также стабилизатор, чиллер, вытяжной вентилятор, необходимое программное обеспечение для написания программ резки труб различного профиля.
АО «ЛЛС» представляет продукцию PENTA LASER на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
|
Габаритные размеры и вес установки
|
|
|
Размеры расчетные для всей установки с системами автоматической / полуавтоматической загрузки (д × ш × в)
|
30000 × 6500 × 2500 мм (компоновка 12+12 метров); 24000 × 6500 × 2500 мм (компоновка |
|
Вес установки расчётный
|
≈ 26 000 кг (компоновка 12+12 метров); ≈ 23 000 кг (компоновка 12+6 метров) |
|
Параметры точности
|
|
|
Точность / повторяемость позиционирования ±0.05 мм/м
|
±0.03 мм |
|
Характеристики холостых перемещений
|
|
|
Макс. векторная скорость движения по осям X-Y / макс. ускорение по осям X-Y 72 м/мин
|
0.8G |
|
Макс. скорость позиционирования по оси Z
|
60 м/мин |
|
Макс. скорость вращения патрона
|
75 об./мин |
|
Обрабатываемые трубы
|
|
|
Диаметр трубы / длина стороны профиля Ø20 – Ø350 мм
|
Ø20 × Ø20 - Ø350 × Ø350 мм; Для сложных профилей – диаметр описанной окружности до 350 мм |
|

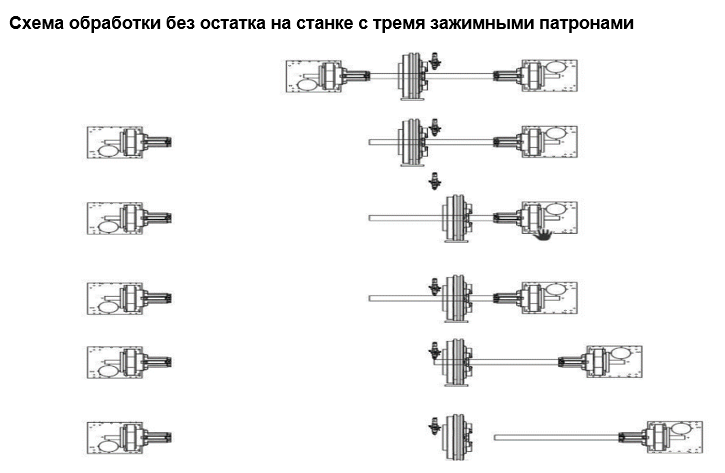

Минимальный остаток после резки
|
0 мм |
|
Максимальная масса трубы
|
1200 кг (100 кг/м) *может быть увеличена под требования Заказчика |
|
Длина обрабатываемых труб
|
1500-12000 мм (длина загрузки), 0-12000 мм (длина выгрузки) ИЛИ 0-6000 мм (длина выгрузки) |
|
Профиль
|
Круг, квадрат, прямоугольник, швеллер, уголок, двутавр, иная неправильная форма, задаваемая программным путем |
- Станок
- Голова лазерной резки Precitec Procutter (Германия)
- Усиленная цельносварная станина PENTA LASER из листовой стали
- Автоматические зажимные патроны (3 шт.)
- Системы автоматической загрузки и выгрузки PENTA LASER
- Дополнительная поворотная ось лазерной головы для резки фасок (при наличии)
- ЧПУ EL.EN., ПЛК, интерфейс в виде LED дисплея
- Сервомоторы и драйверы Inovance (КНР)
- Косозубая рейка-шестерня YYC (Тайвань)
- Направляющие HIWIN / CSK (Тайвань / КНР)
- Редуктор Desboer (КНР)
- Электропневматический регулятор давления Aventics (Германия)
- Электрокомпоненты, силовые и сигнальные кабеля Schneider Electric (Франция)
- Автоматическая система смазки
- Лазерный источник
- Raycus RFL-C12000 (Китай)
- Чиллер
- Zhuhai DVT (КНР) с подогревом бака
- Вытяжной вентилятор
- Радиальный без фильтрации
- Стабилизатор напряжения
- На шкаф управления и лазерный источник
- Документация
- Техническая документация от АО «ЛЛС»
- Программное обеспечение
- Русифицированное ПО для резки под редактурой АО «ЛЛС»
- ПО технолога Lantek Flex3D Tubes
- Принадлежности и материалы
- Ящик с инструментами и принадлежностями
- Защитные очки, 1 шт.
- Стандартный комплект быстроизнашиваемых частей
- Защитные стекла, 10 шт.
- Сопла, 10 шт.
- Керамические кольца, 2 шт.
