| Материал | Плавленый кварц |
| Длина волны | 355 нм |
| Эффективное фокусное расстояние | 109,4 мм; 160 мм; 174,1 мм; 255 мм |
| Заднее фокусное расстояние | 153,5 мм; 196,99 мм; 219,48 мм; 321,7 мм |
| Рабочая дистанция | 151,5 мм; 194,43 мм; 216,48 мм; 319,7 мм |
| Угол сканирования | ±24,3°; ±25°; ±25,3°; ±25,5° |
| Длина сканирования | 91,8 мм; 140 мм; 151 мм; 224,8 мм |
| Поле сканирования | 63×63 мм; 99×99 мм; 107×107 мм; 158×158 мм |
| Размер входного луча | 6 мм; 7 мм; 7 мм; 10 мм |
| m1 /m2 | 13 / 35,5; 13 / 23; 13 / 20; 13 / 28 |

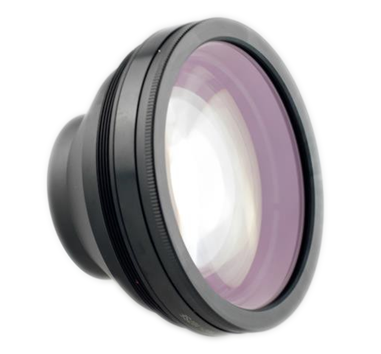

F-Theta линза предназначена для повышения точности систем сканирования и лазерной маркировки. Она позволяет сфокусировать лазерный луч на заданном (фокусном) расстоянии.
Особенности объектива оптической линзы F-Theta
Этот элемент устанавливают внутри лазерной головки с помощью специального кольца и прокладки. При выборе изделия важны: рабочая длина волны, диаметр поля сканирования, размер пятна. Изготавливают детали из селенида цинка, арсенида галлия, плавленого кварца.
Виды:
- короткофокусные;
- среднефокусные;
- длиннофокусные.
Универсальными считаются модели со средним фокусом. Для раскроя плотных материалов лучше использовать длиннофокусные объективы, а для гравировки – короткофокусные. Эти линзы отличаются от других деталей из оптических материалов малым уровнем поглощения, повышенной устойчивостью к механическим нагрузкам, высокой плотностью мембраны, малыми потерями энергии при фокусировке.

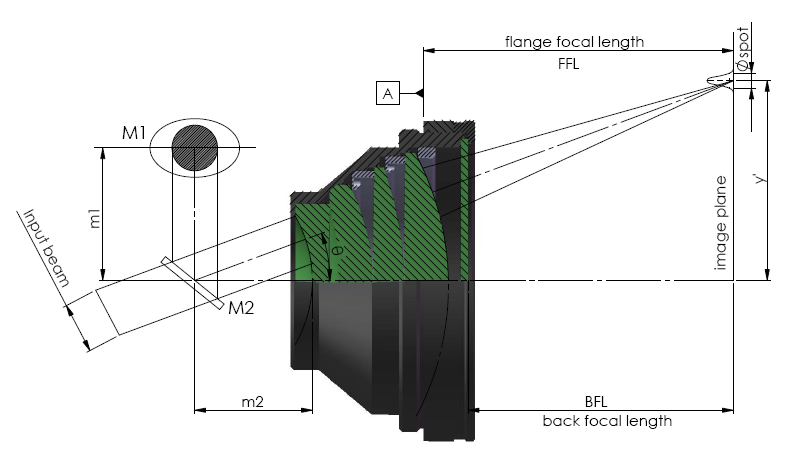

Высота радиального изображения сканирования равна фокусному расстоянию линзы, умноженному на угол главного луча, в объектном пространстве:
2y’=EFL×2θ×π/180
где 2y’– длина или диагональ сканирования, EFL– фокусное расстояние сканирующей линзы, 2θ - полный угол сканирования.
Параметры
|
Номер изделия |
Эффективное фокусное расстояние(мм) |
Поле сканирования (мм) |
Угол сканирования (град) |
Входной зрачок (мм) |
*Размер пятна (мкм) |
Заднее фокусное расстояние (мм) |
Резьба |
Телецентричность |
|
FT355-109-63 |
109,4 |
63×63 |
±24,3 |
6 |
12 |
150,5 |
M85×1 |
Да |
|
FT355-160-99 |
160 |
99×99 |
±25 |
7 |
15 |
196,99 |
M85×1 |
Нет |
|
FT355-174-107 |
174,1 |
107×107 |
±25,3 |
7 |
16 |
219,48 |
M85×1 |
Нет |
|
FT355-255-158 |
255 |
158×158 |
±25,5 |
10 |
17 |
320,7 |
M85×1 |
Нет |
В компании АО «ЛЛС» вы сможете купить линзы F-Theta (сканирующие) с доставкой в любой регион России. В каталогах на нашем сайте вы также найдете другие элементы для лазерных станков. Наши инженеры подберут комплектующие в соответствии с вашими требованиями.
|
Материал
|
Плавленый кварц |
|
Длина волны
|
355 нм |
|
Эффективное фокусное расстояние
|
109,4 мм; 160 мм; 174,1 мм; 255 мм |
|
Заднее фокусное расстояние
|
153,5 мм; 196,99 мм; 219,48 мм; 321,7 мм |
|
Рабочая дистанция
|
151,5 мм; 194,43 мм; 216,48 мм; 319,7 мм |
|
Угол сканирования
|
±24,3°; ±25°; ±25,3°; ±25,5° |
|
Длина сканирования
|
91,8 мм; 140 мм; 151 мм; 224,8 мм |
|
Поле сканирования
|
63×63 мм; 99×99 мм; 107×107 мм; 158×158 мм |
|
Размер входного луча
|
6 мм; 7 мм; 7 мм; 10 мм |
|
m1 /m2
|
13 / 35,5; 13 / 23; 13 / 20; 13 / 28 |
|
M2 до границы крепления
|
26 мм; 15,87 мм; 13,72 мм; 21 мм |
|
Размер пятна (1 / e^2)
|
12 мкм; 15 мкм; 16 мкм; 17 мкм |
|
Выходной диаметр
|
121 мм ;90 мм; 90 мм; 107 мм |
|
Полная длина
|
88,5 мм; 55,7 мм; 51,98 мм; 60,5 мм |
|
Резьба
|
M85×1 |
|
Пропускание
|
> 97% |
|
Защитное окно
|
Да |
- Лазерная маркировка
- Лазерная гравировка
- Лазерная резка
