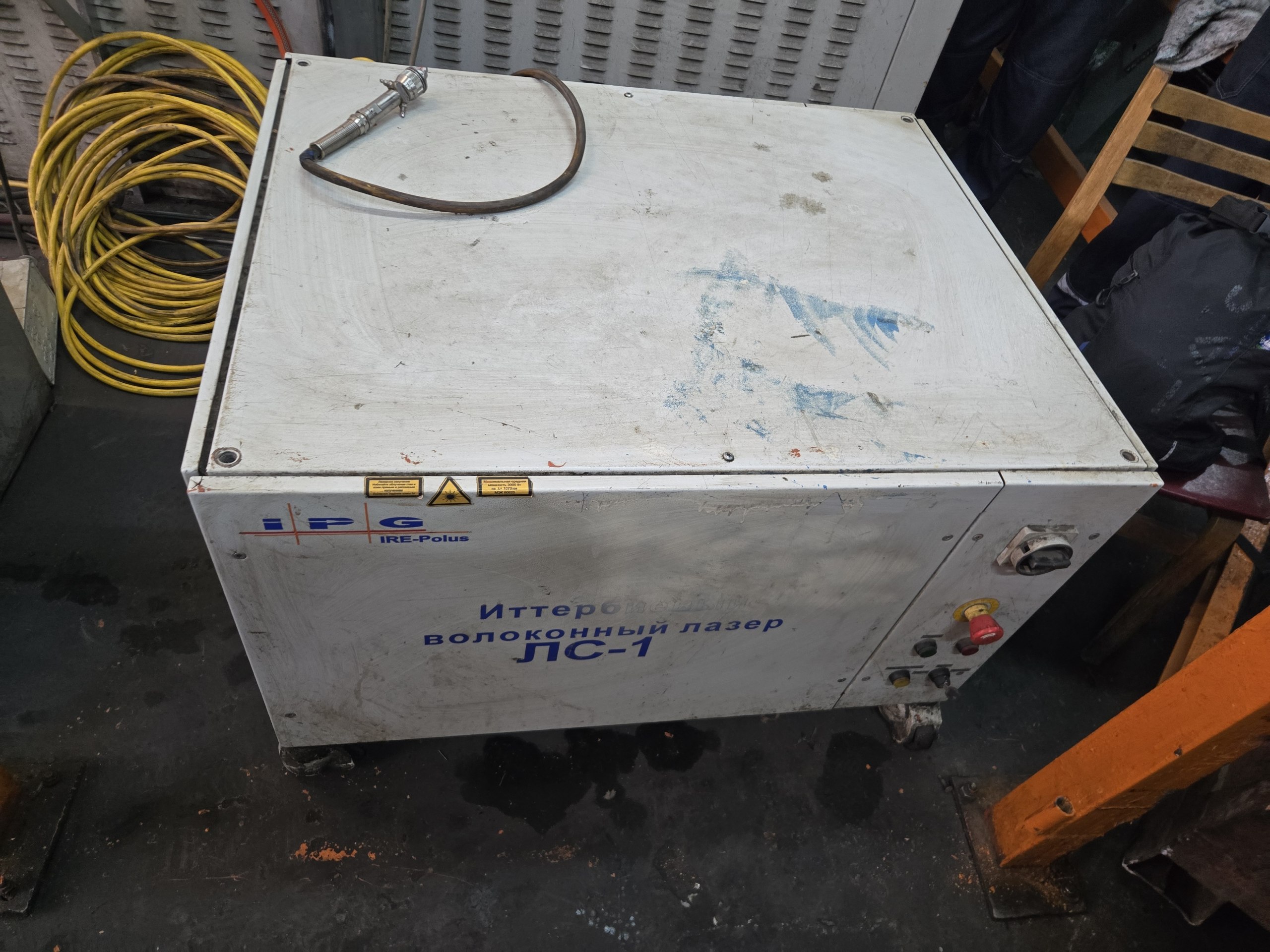

- Ремонт волоконного лазера IPG ЛС-1 на площадке клиента.
- Демонтаж вышедшего из строя кабеля доставки излучения.
- Установка нового оптоволоконного кабеля.
- Подключение отремонтированного лазера к роботизированному комплексу резки для проверки работоспособности.
- Возврат комплекса в прежнее состояние и отправка лазера в резерв.
Ремонт волоконного лазера IPG ЛС-1 на площадке клиента
Задача клиента
Сроки реализации проекта
1 день
Описание оборудования
Лазер серии ЛС это мощный, компактный и эффективный лазер, излучающий более 1000 ватт оптической мощности на длине волны 1070 нм. Конструкция лазеров серии ЛС выполнена в виде отдельной стойки. Для транспортировки выходного излучения из стойки выходит волоконно-оптический кабель, оканчивающийся оптическим коннектором.
Основные особенности:
- Волоконный выход с высоким качеством пучка
- Надежность, большой ресурс работы
- Компактность, прочность корпуса
- Режим быстрого управления мощностью излучения лазера сигналом модуляции или внешним аналоговым напряжением
- Внешний интерфейс управления лазера роботом или другими робототехническими устройствами – «Параллельный интерфейс» (Hardwiring)
- Опциональная возможность подключения других интерфейсов внешнего управления, таких как DeviceNet и Profibus
Этапы работы
Ремонт волоконного лазера IPG ЛС-1 заключался в замене кабеля доставки излучения. Для начала был произведен демонтаж старого кабеля, затем на его место установили новый. После замены оптоволоконного кабеля подключили отремонтированный лазер к роботизированного комплексу резки для проверки его работоспособности. По окончанию тестов вернули комплекс в прежнее состояние, а отремонтированный лазер отправили в резерв.

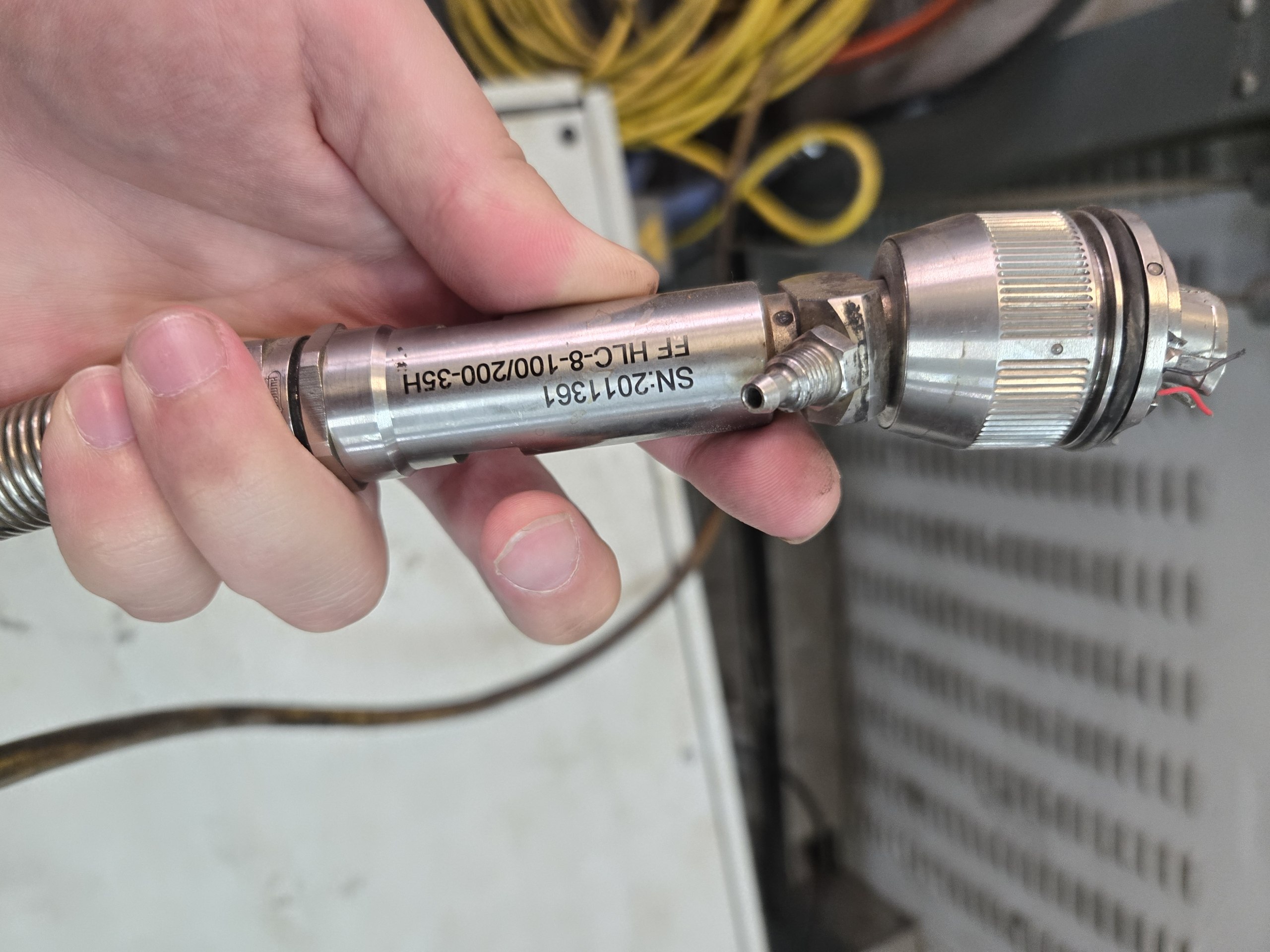

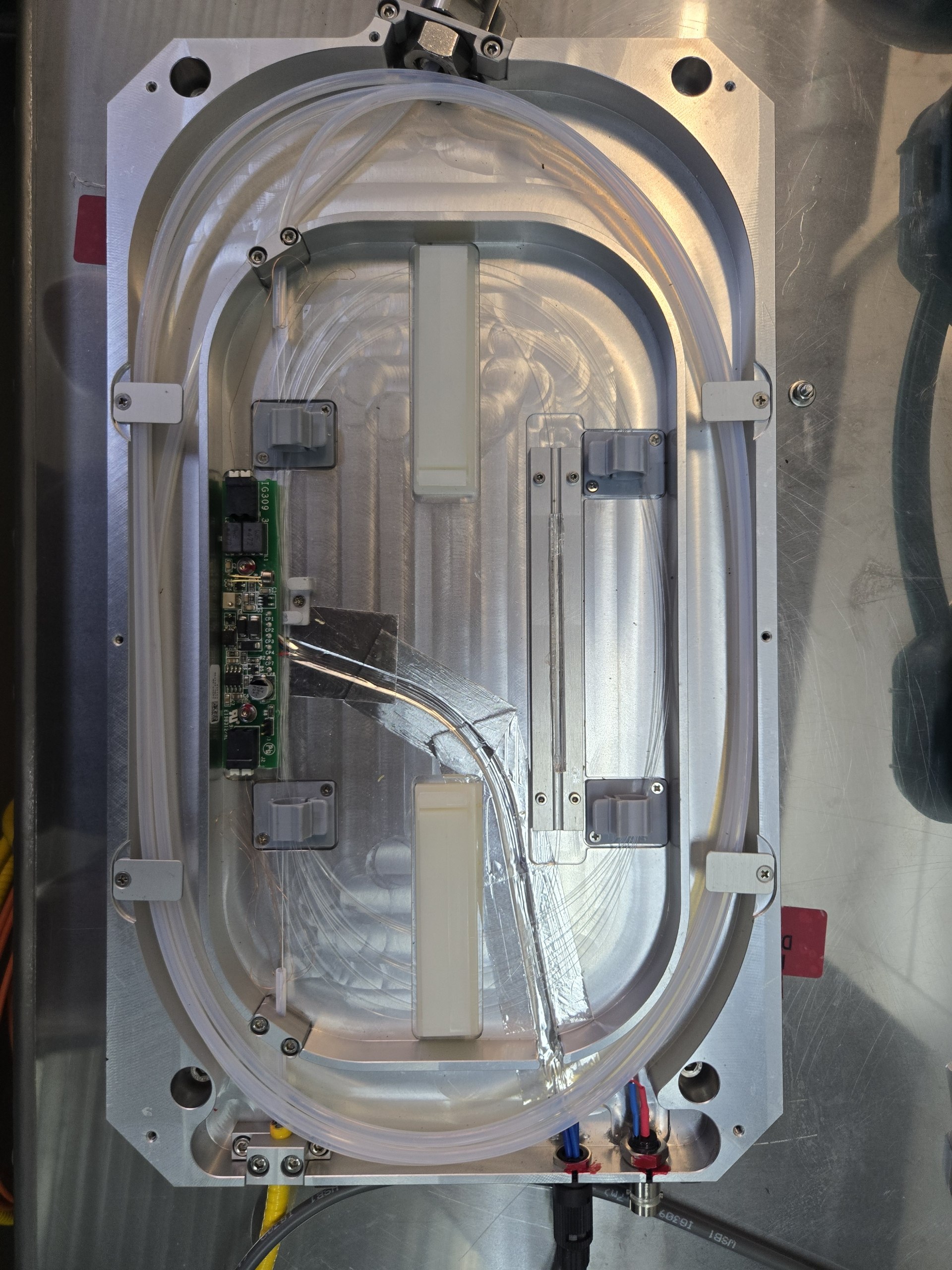

На фото изображены поломка волоконного кабеля и блок сварки оптоволоконного кабеля.

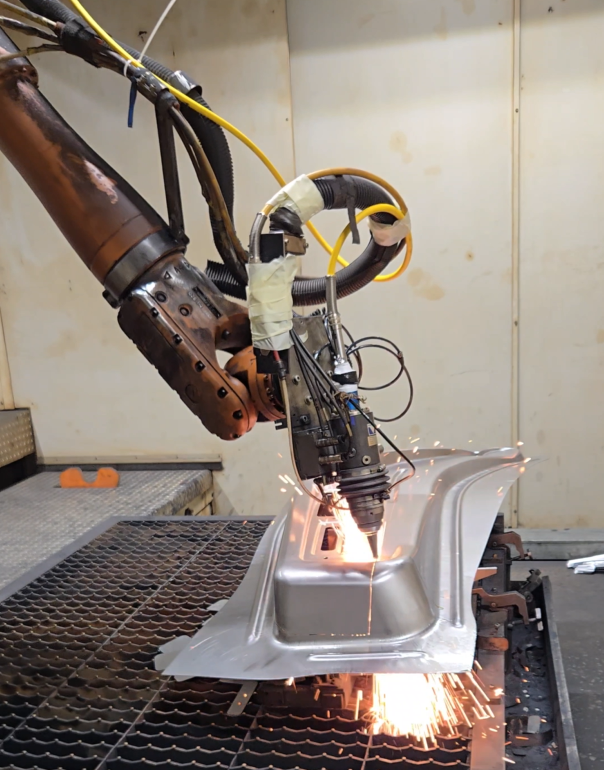

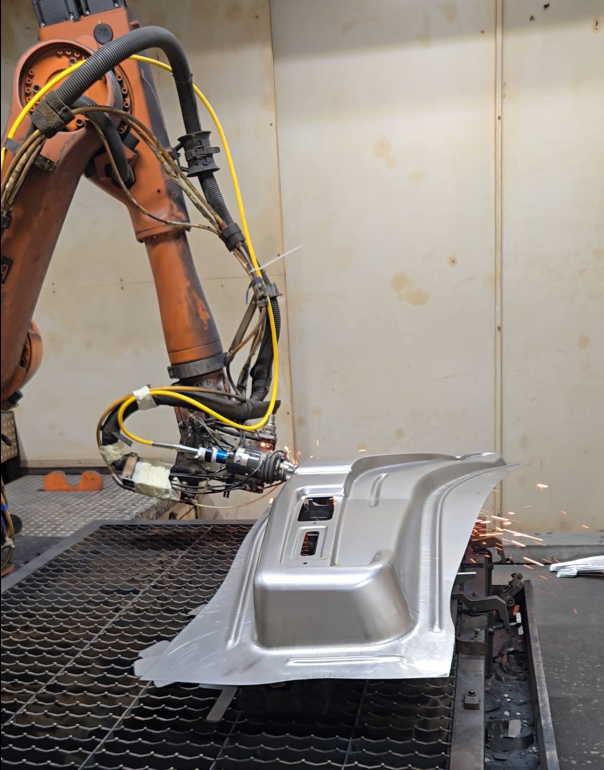

Проведение тестовой резки после ремонта лазера IPG ЛС-1
Отремонтированный лазер IPG ЛС-1 работает в штатном режиме. Основная сложность заключалась в том, что данный проект – это первый ремонт лазера на площадке клиента. До этого все ремонты по замене кабеля доставки излучения проводились на площадке ООО «Аврора Тех».
