- Диагностика двух лазерных источников IPG LASER GMBH (2014 и 2016 г.в.).
- Выявление причин потери мощности и нестабильности импульса.
- Оценка состояния активного волокна и диодов накачки.
- Определение возможности восстановления работоспособности.
- Составление отчета с заключением о целесообразности ремонта.
Диагностика источников IPG LASER GMBH 2014 и 2016 годов выпуска
Задача клиента
IPG Photonics
производитель мощных волоконных лазеров, диодных лазеров и системСпециализированное оборудование для лазерной обработки материалов компании IPG Photonics долгое время задавало планку качества для исполнения волоконных лазерных источников для маркировки, резки и аддитивных технологий. В данном проекте рассматриваются 2 источника излучения, используемых для маркировки. Отличительная особенность данных источников – высокая энергия импульса, что необходимо для задач маркировки предметов вращения из сильноотражающих металлов и сплавов, таких как медь и латунь.

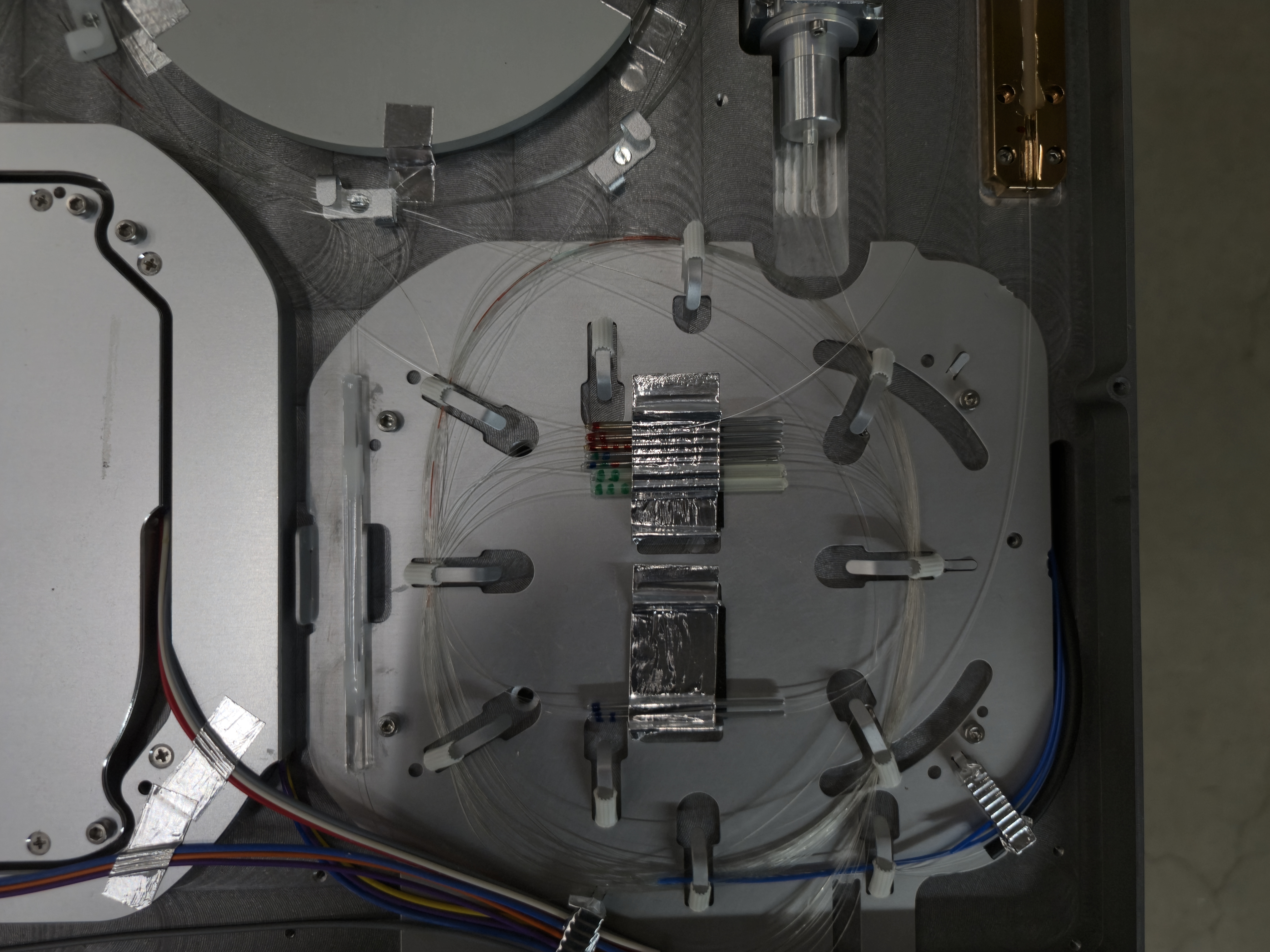

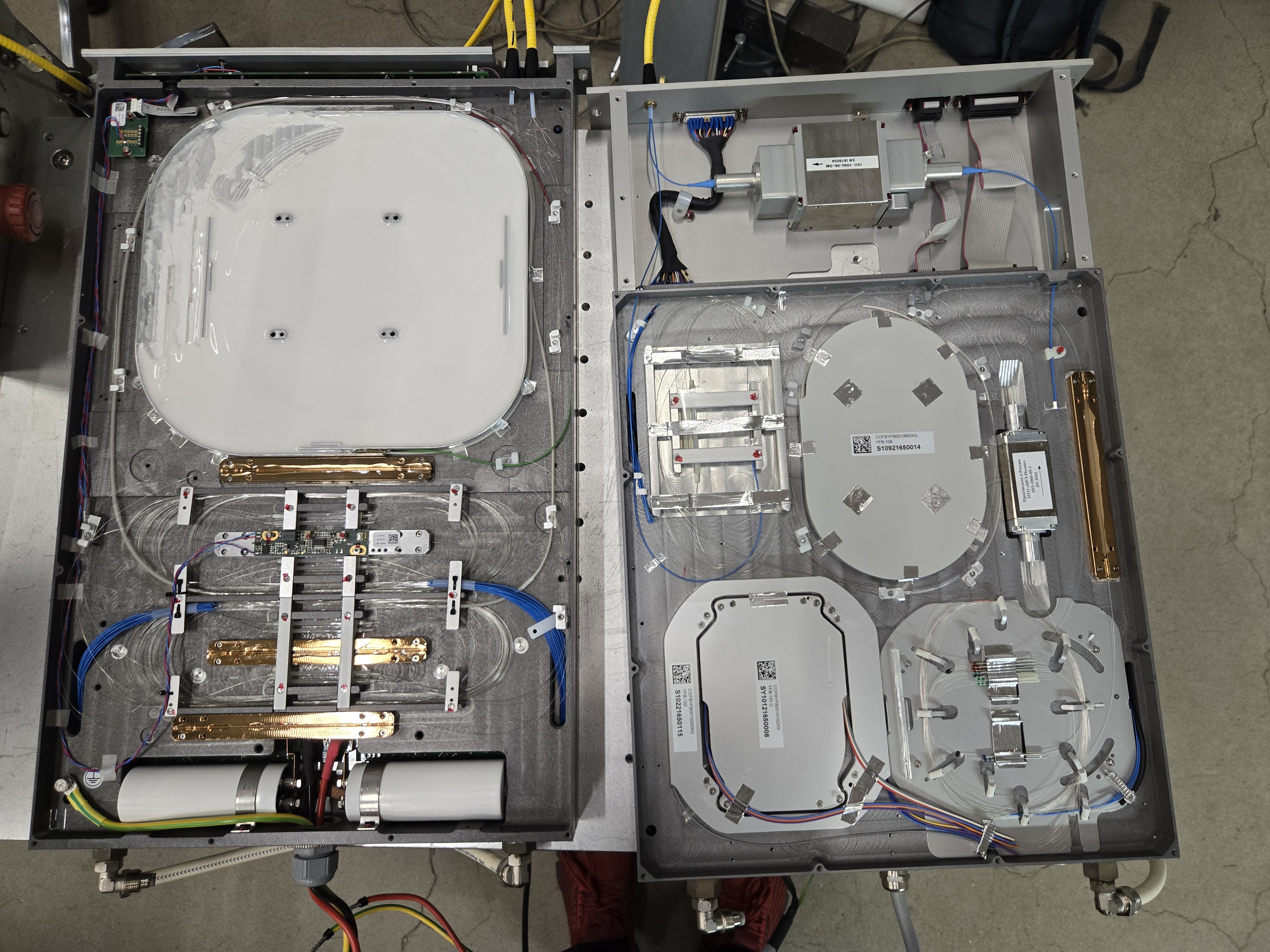

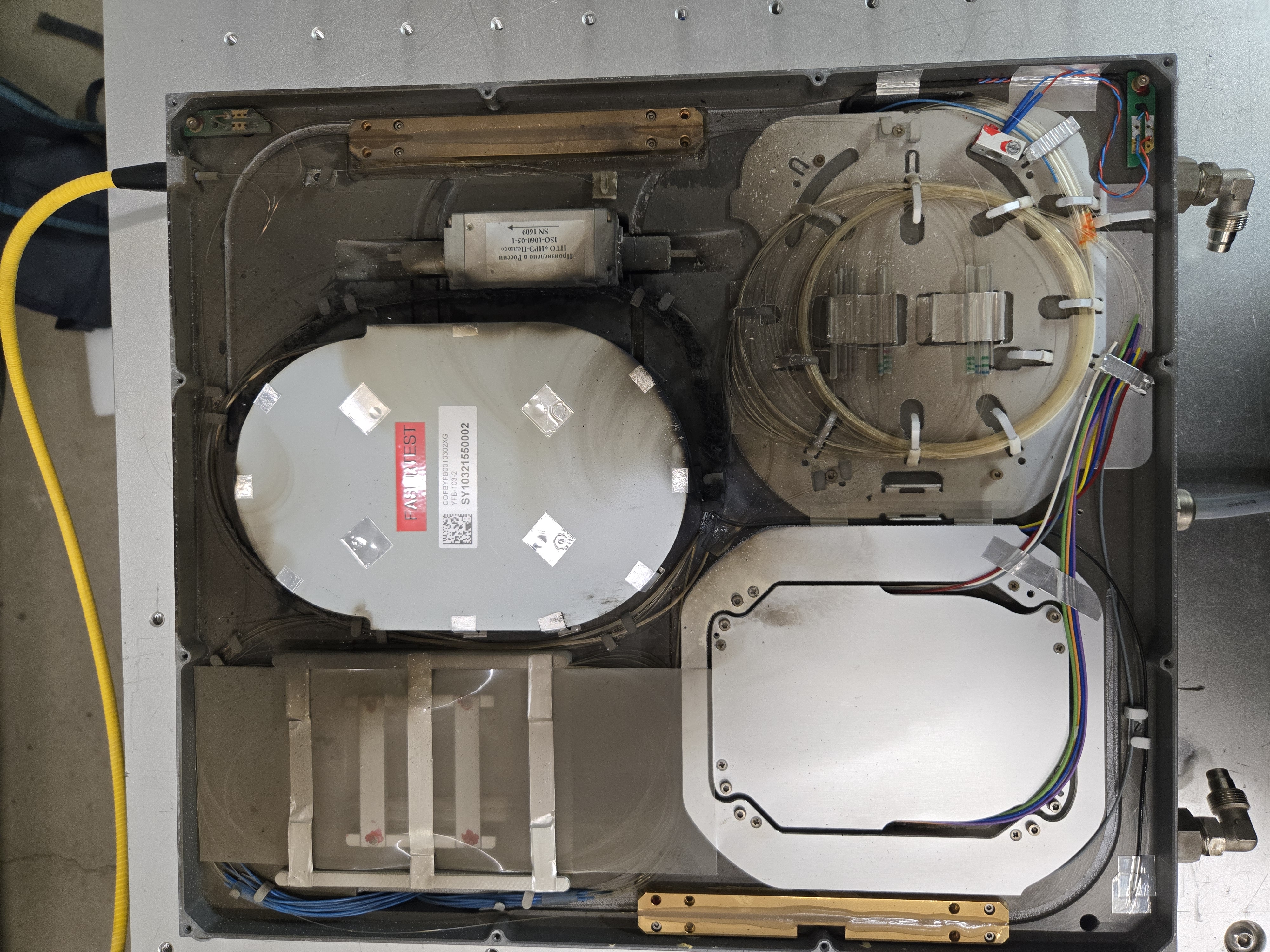

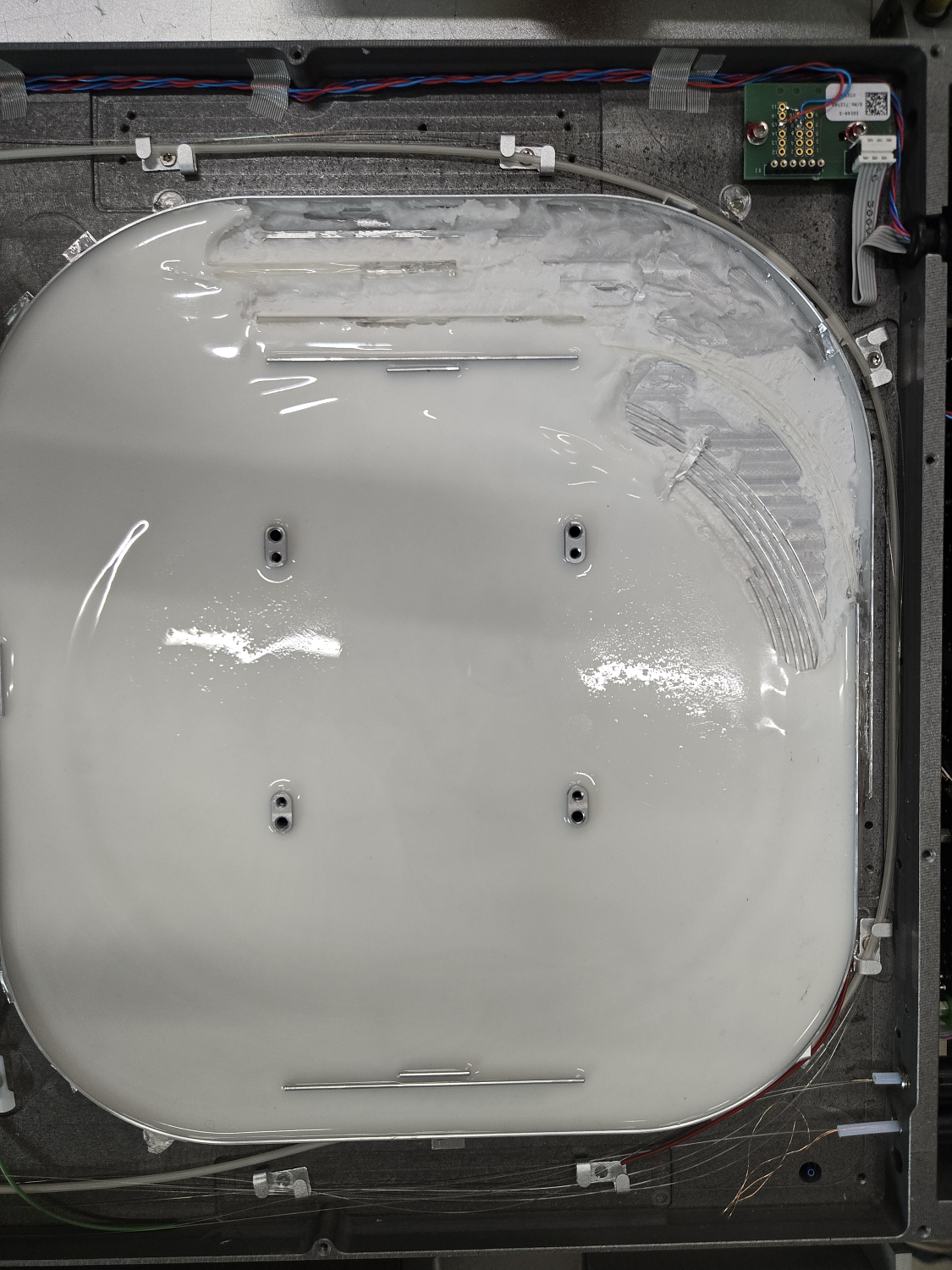

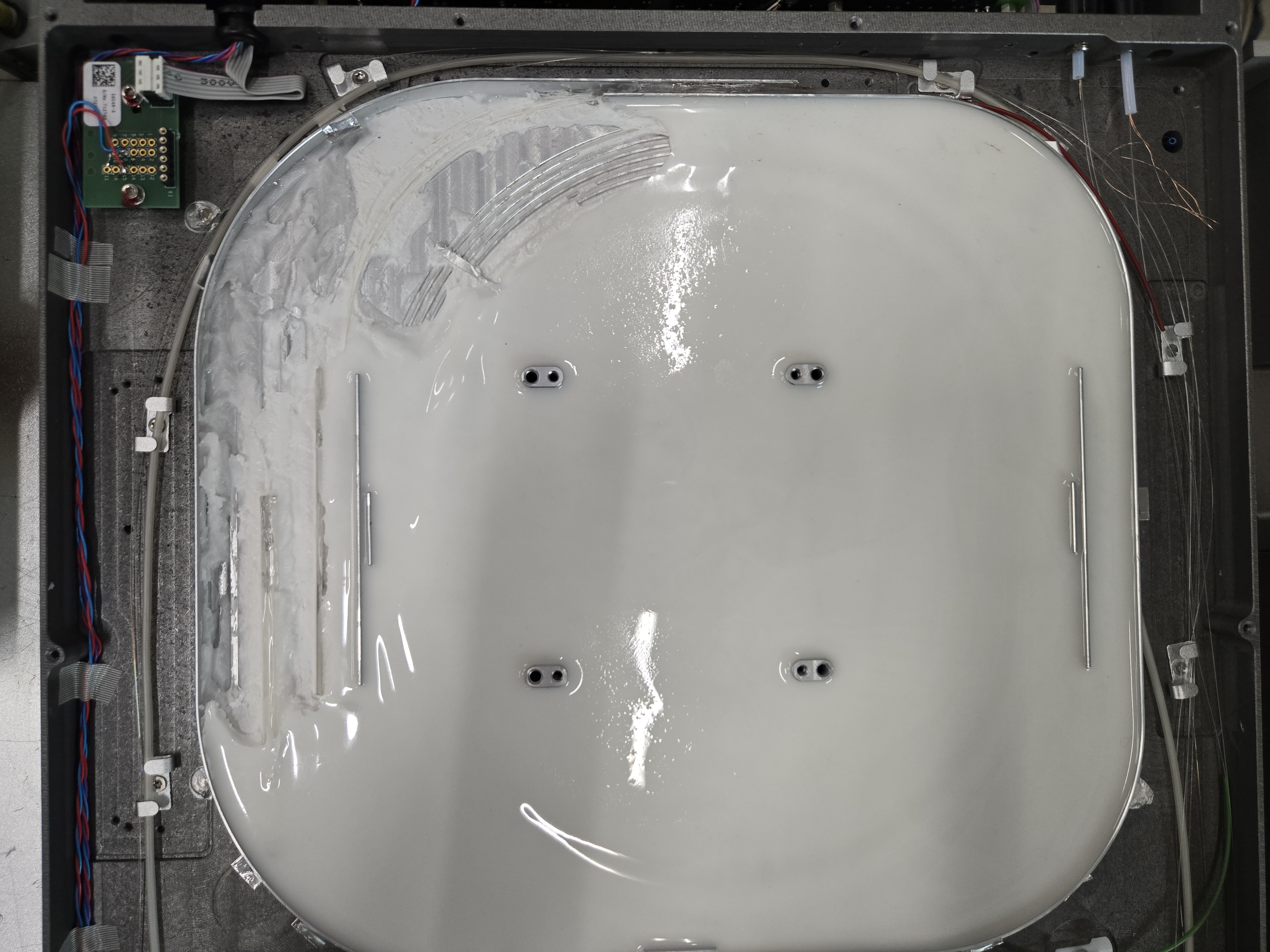

Выявлено разрушение активного волокна по всей длине в источнике лазерного излучения 2014 года выпуска, значительное повреждение оптических и электронных компонентов лазерного источника. По результатам диагностики выявлено, что дальнейшая эксплуатация источника невозможна.

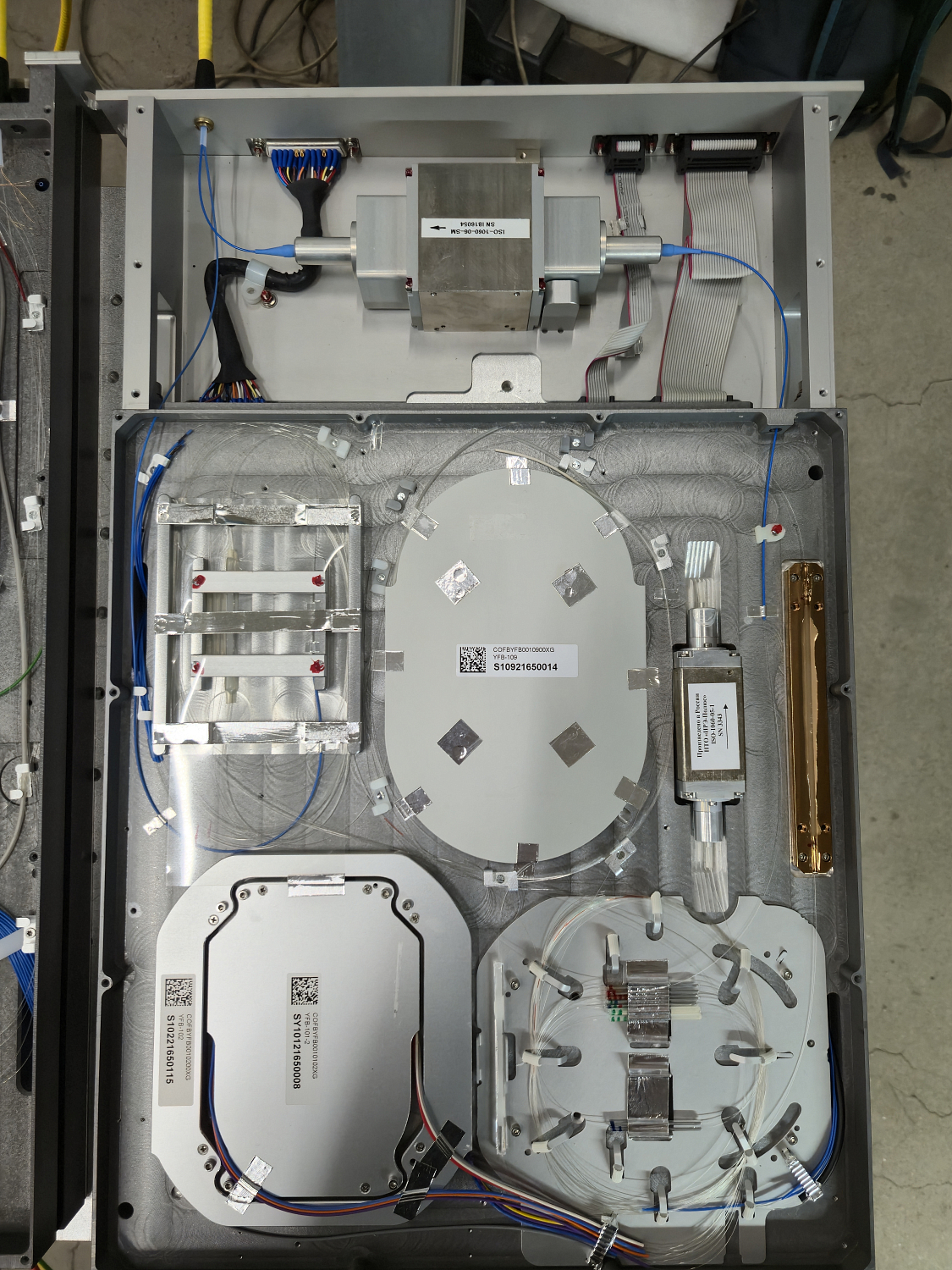

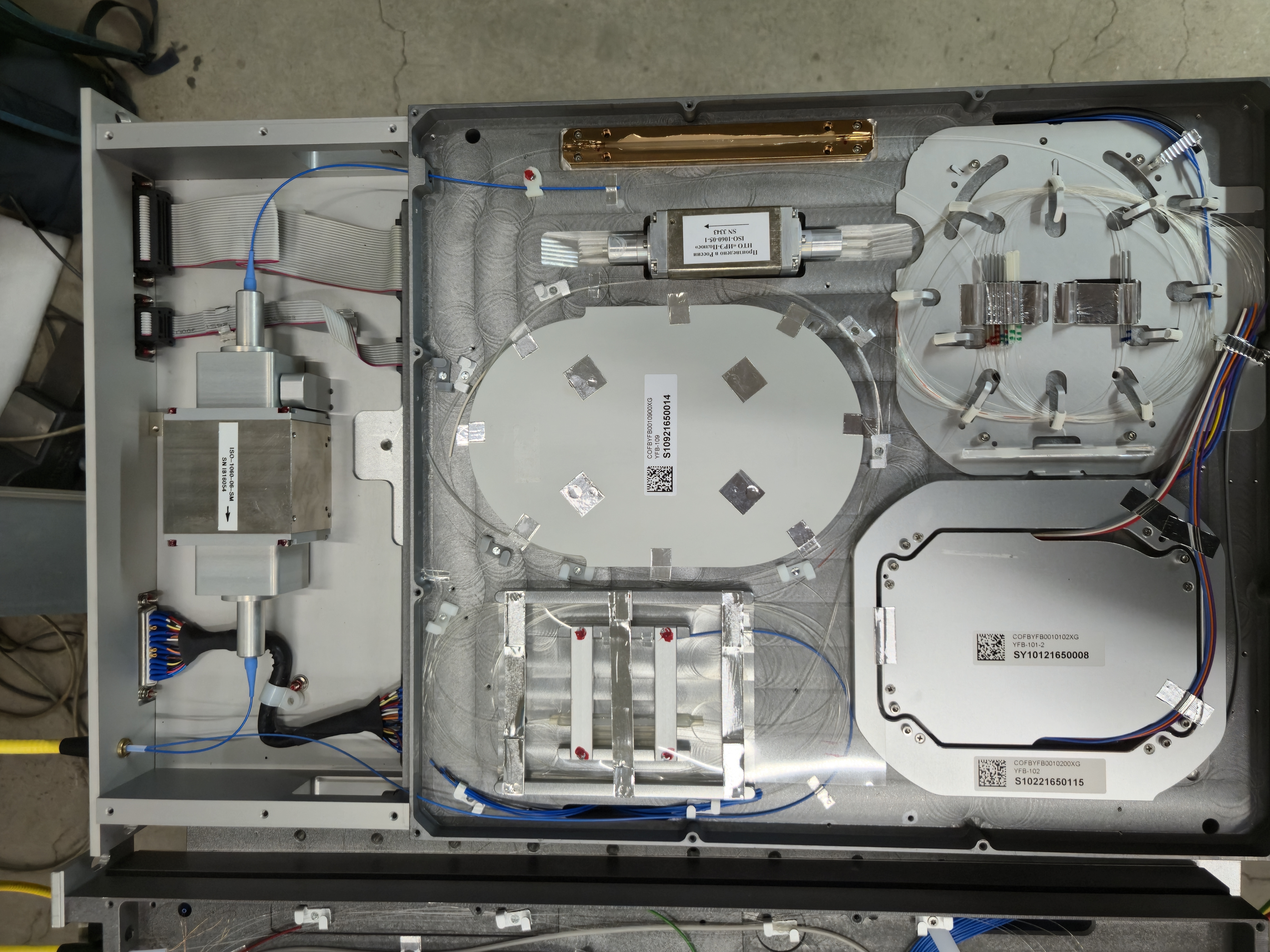

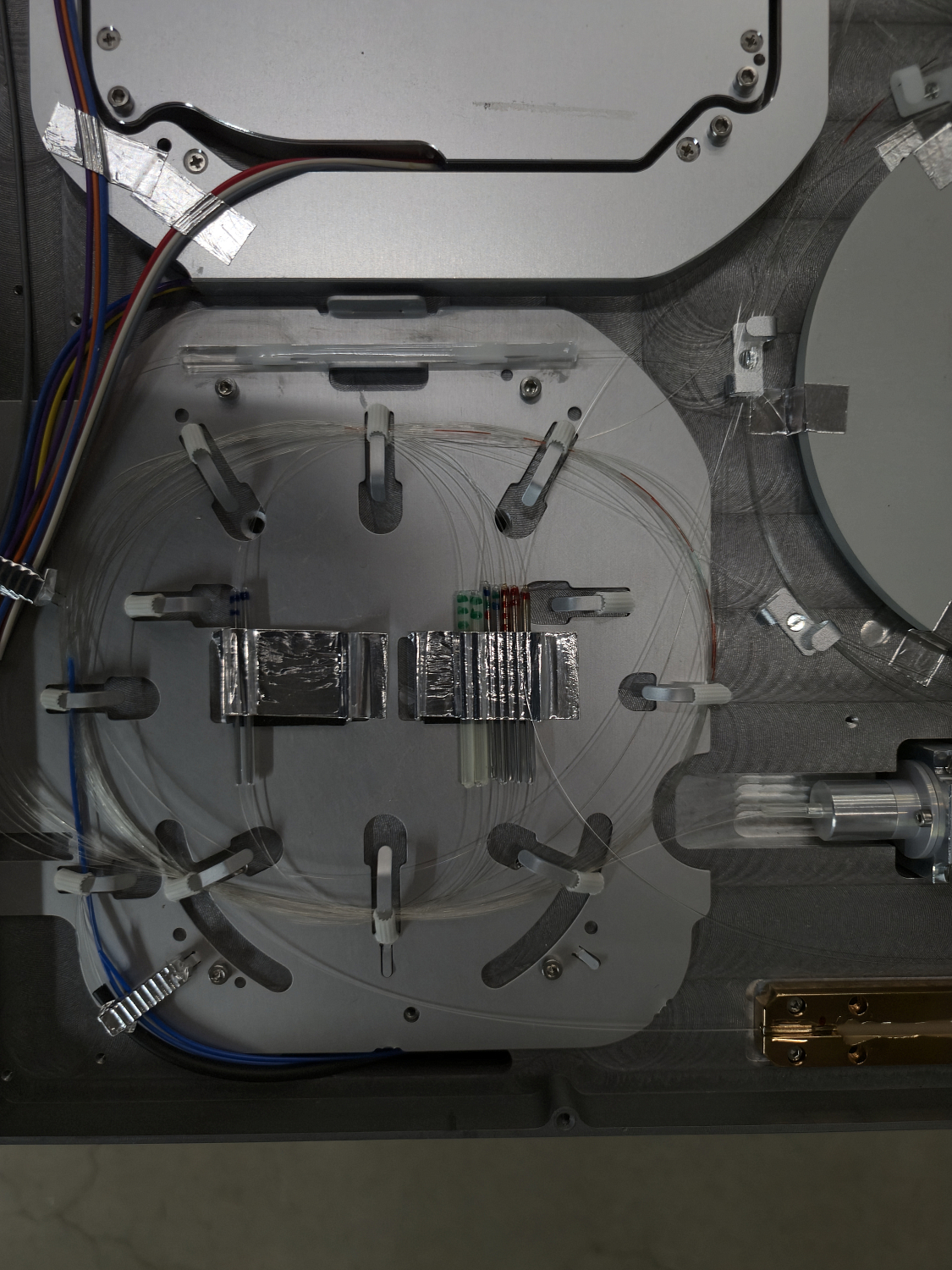

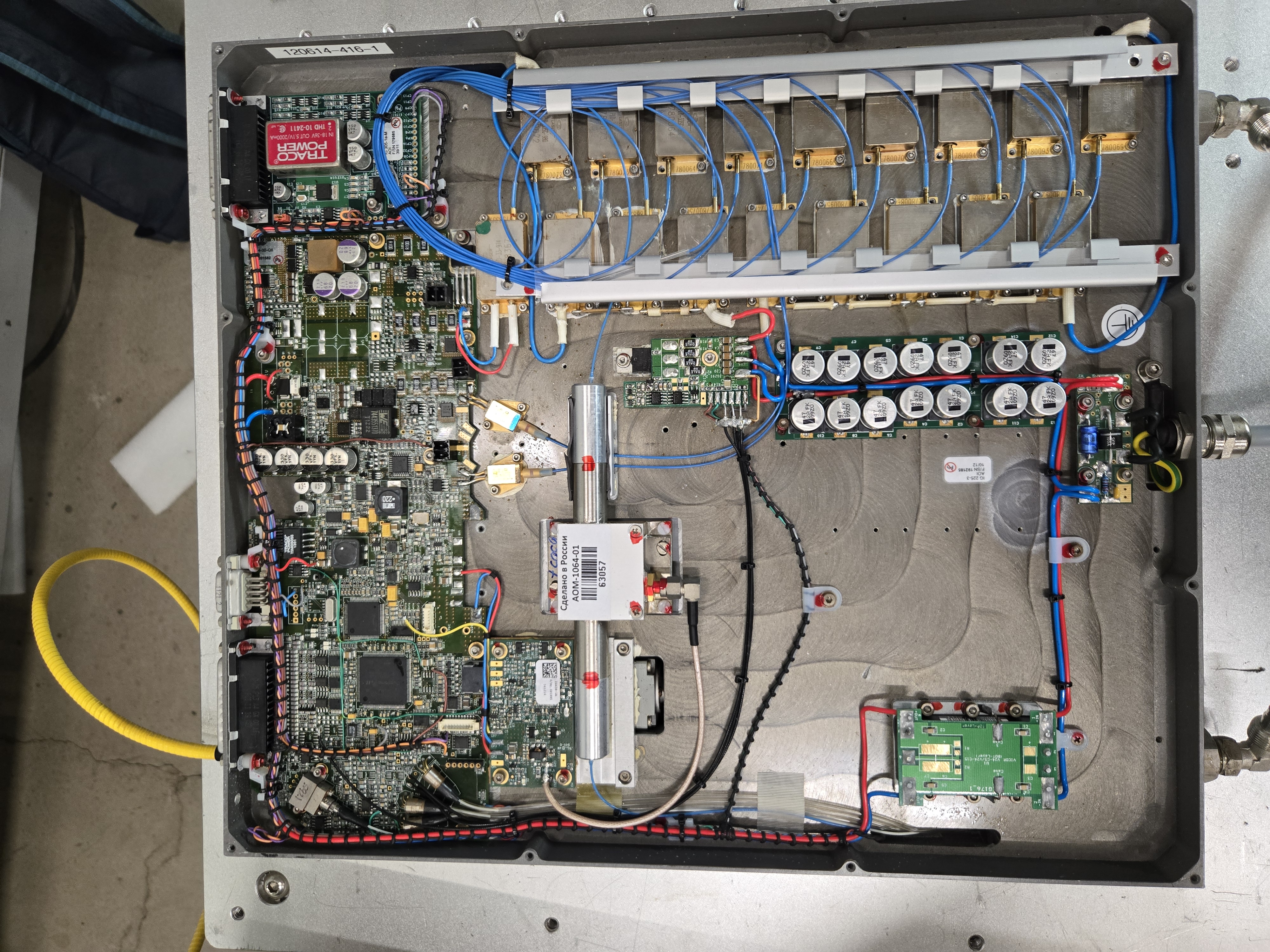

Общее фото лазерного источника 2016 года выпуска, выявлено повреждение активного волокна на первом контуре лазерного источника, дальнейшая эксплуатация невозможна.

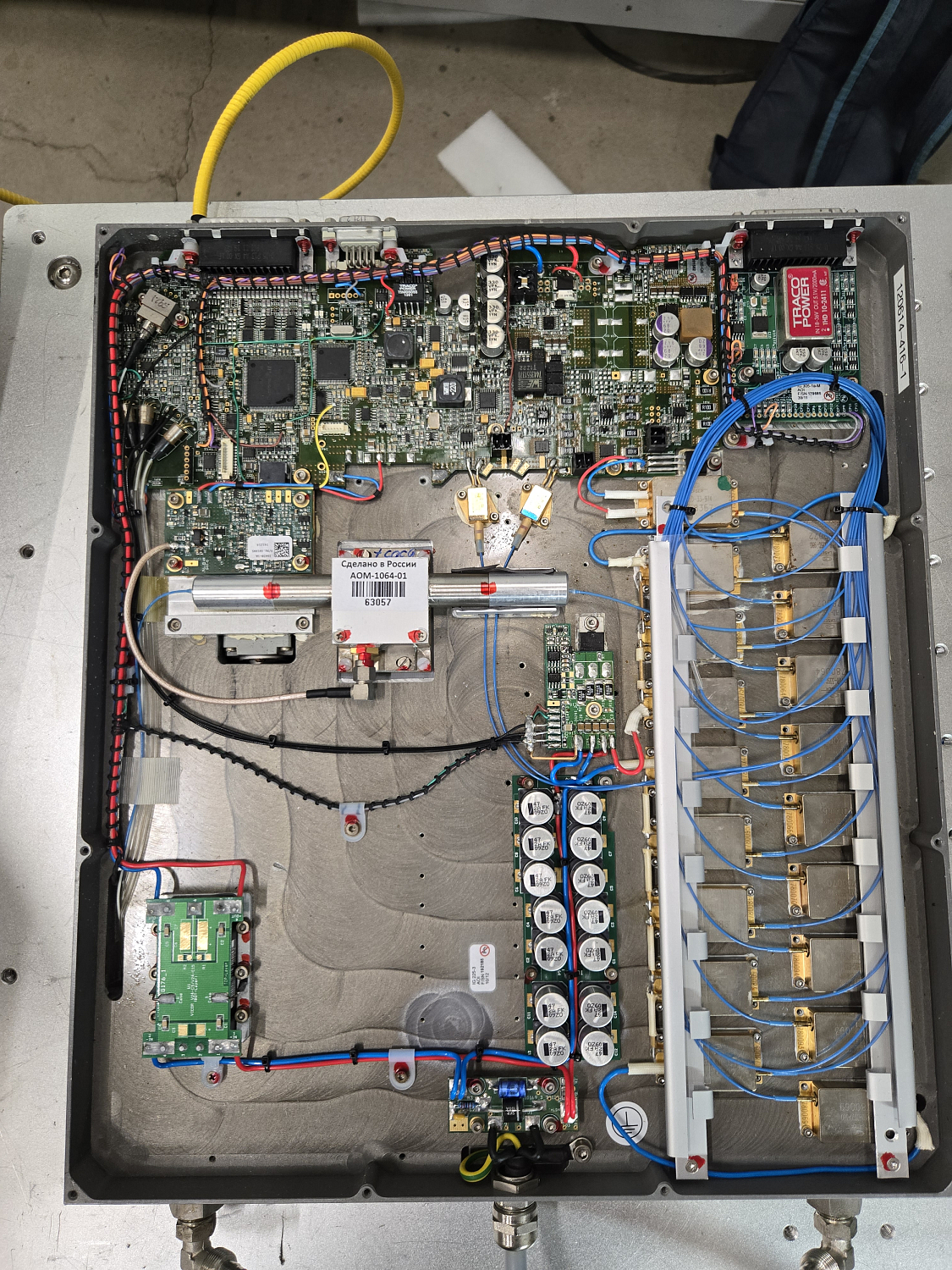

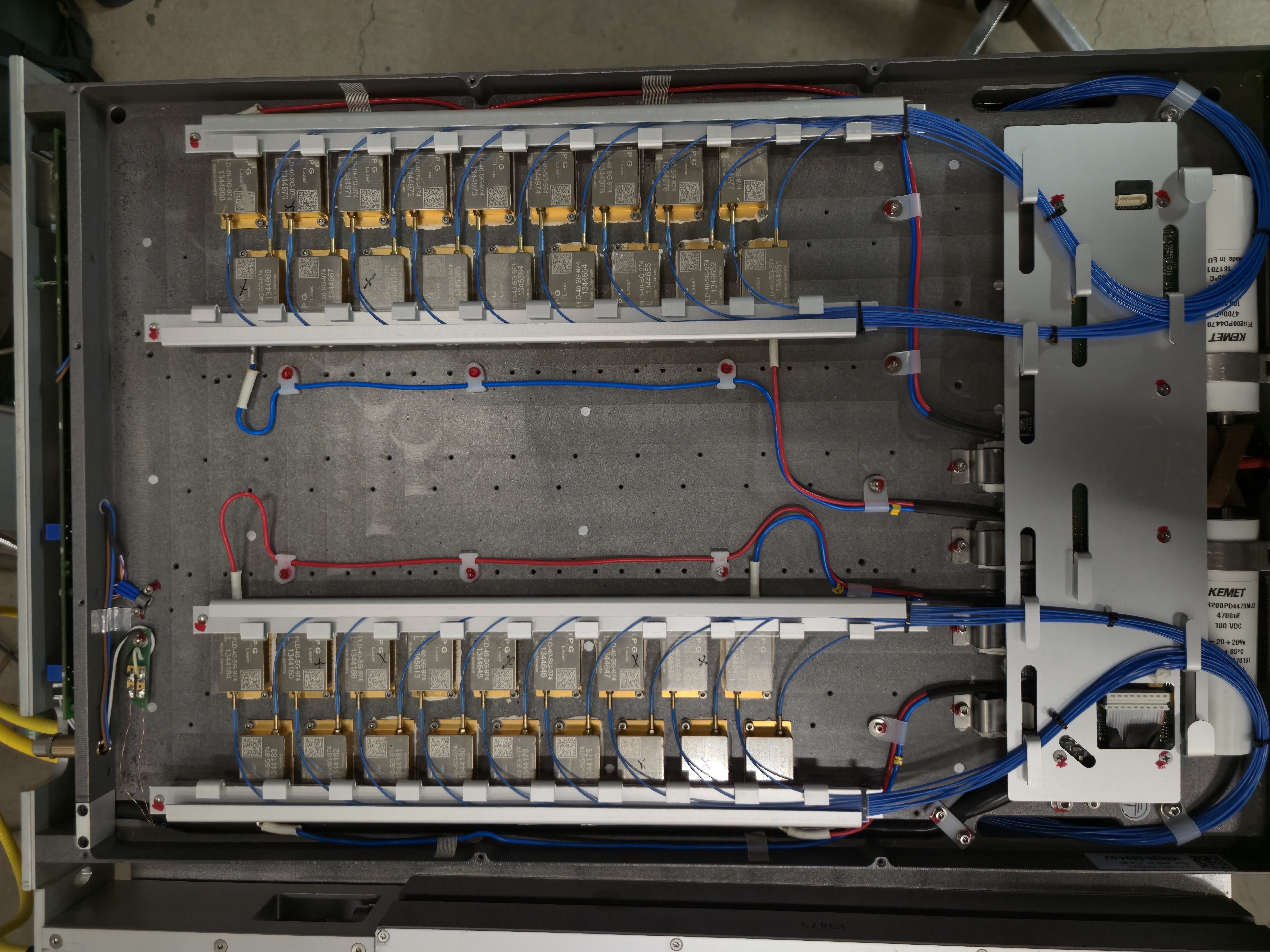

Выявлена частичная неработоспособность диодов накачки на источнике 2016 года выпуска, дальнейшая эксплуатация не является штатной работой оборудования.
Выявлена частичная неработоспособность диодов накачки на источнике 2016 года выпуска, дальнейшая эксплуатация не является штатной работой оборудования.
Данные лазерные системы имеют усложненную конструкцию по сравнению с обычными источниками, используемыми для маркировки и придания функциональных свойств поверхности материалов, поэтому диагностика проводилась особенно осторожно.
В процессе проведения диагностики выполнялись следующие работы:
- Поэтапный разбор лазерного источника и визуальная оценка состояния оптических и электронных комплектующих;
- Проверка работоспособности отдельных компонентов, например, диодов накачки;
- Обратная сборка и составление отчета о диагностике.
В результате проведения диагностики лазерных источников выявлено их практически полное разрушение, что предположительно связано с обратным отражением, полученным при обработке высокоотражающих материалов. К сожалению, восстановление работоспособности источников не является целесообразным ввиду устаревшей конструкции исполнения.
