Современное применение лазерных технологий: изготовление светопроводящих LGP матриц

Светопроводящая матрица, она же LGP-matrix (Light Guide Plate) – это современная технология торцевой подсветки, которая нашла применение в сфере производства светотехнических изделий, в частности, рекламоносителей.

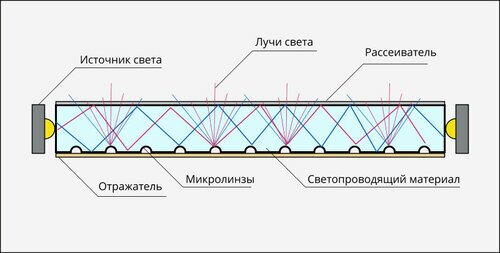

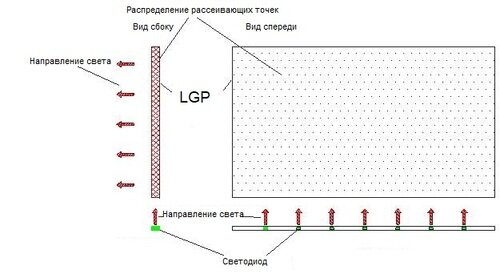

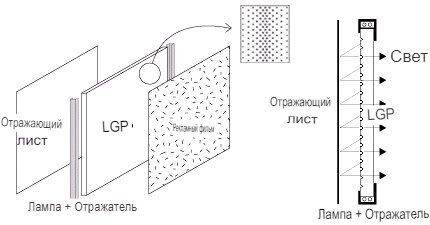

Эта технология основана на расположении светодиодов в торце прозрачного листового материала, чаще всего акрилового стекла, на внутреннюю поверхность которого наносится специальная гравировка, состоящая из микролинз. Микролинзой, в данном случае, называют неоднородности разных форм, например, точек или царапин, линий.

Когда свет проникает внутрь стекла, он равномерно рассеивается по всей поверхности материала, а при попадании на микролинзу, он выходит за пределы этой площади.

Где применяются LGP - матрицы?

В основном LGP панели применяются в тех сферах, где есть необходимость добиться равномерной засветки, при  минимальной толщине материала.

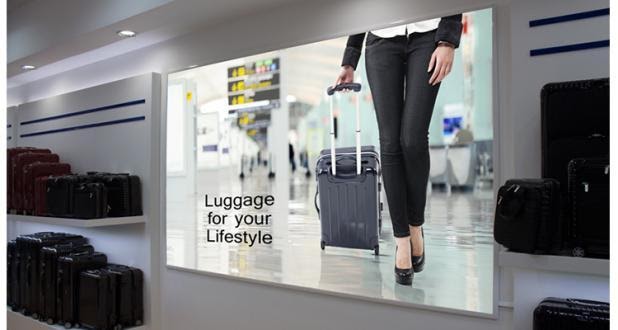

Чаще всего, эти матрицы применяют в рекламной сфере, дизайне интерьера. Это билборды, вывески, дизайнерские решения в интерьере, оформление световых полок, помещений и так далее.

Создание LGP - матриц при помощи лазерной гравировки

Лазерная гравировка - это самый надежный и долговечный метод нанесение меток на матрицу. Лазерная гравировка не стирается, не подвергается коррозии и сохраняет свою функциональные свойства на протяжении длительного срока.
При помощи лазера на матрицы из экструзионного или прозрачного оргстекла наносятся специальные  насечки, в последующем микролинзы. В этом способе есть различные методы нанесения этих насечек, а именно:

• 3D V-cut метод - лазерное нанесение фокусировочной сетки
• DOT метод - лазерное нанесение насечек различной конфигурации

3D V-cut метод нанесение фокусировочной сетки весьма ограничен. Сложность заключается в подборе таких параметров, как размер ячеек сетки, которые зависят от толщины оргстекла, а также мощность, при которой они будут наноситься.
Самое главное в этом методе - подобрать мощность, чтобы было достаточно для того снятия напряжения с краев, где располагаются диоды.

В DOT методе матрицу можно сделать одинаковой по своей структуре на любой толщине оргстекла, не теряя при этом яркости свечения между разными толщинами материала. Используя данный метод, можно делать отличные матрицы на достаточно тонких материалах от 3-4 мм, сохраняя при этом яркость свечения.

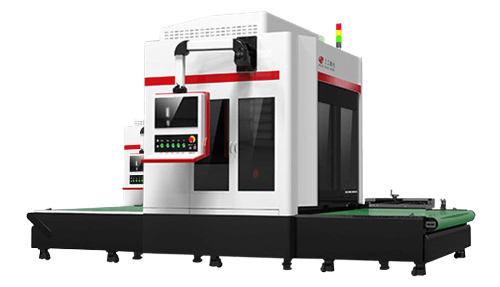

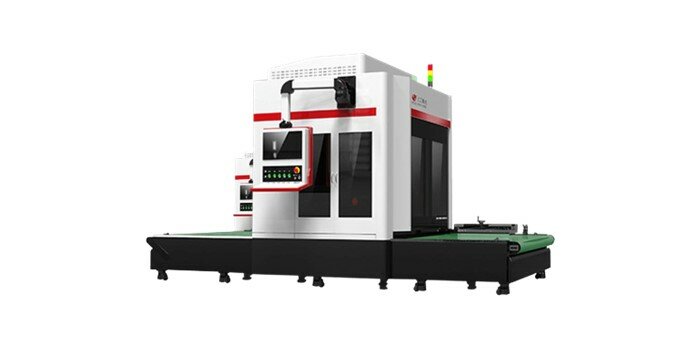

Система лазерной маркировки и гравировки SCM1600L

Cистема SCM1600L –  высокоскоростное лазерное оборудование с автоматической подачей, предназначенное для нанесения меток на поверхность неметаллических материалов, производство LGP панелей.

Особенности SCM-1600L:

• Размер: ширина 1600 мм и рабочая зона неограниченной длины, подходит для изготовления LGP большого размера.
• Автоматизация: Использование автоматического ленточного рабочего стола с синхронной системой передачи может сочетаться с автоматической производственной линией. Кроме того, мощность лазера более стабильна при движении по одной оси, а равномерность мощности в каждом углу намного лучше, чем у традиционной лазерной точечной машины LGP.
• Качество: Использование лазерного RF источника Coherent (США) и высококачественного сканатора для длительного срока службы.  Лазерная энергия равномерно распределяется в рабочей зоне, ее повторная рабочая точность остается стабильной после длительной непрерывной работы.
• Эффективность: Благодаря мощному независимому программному обеспечению Sunic и режиму лазерного расчета скорость нанесения точек может увеличиться на 50%.
• Экологичность: Отсутствие загрязнения чернилами, отсутствие ядовитых материалов.

Образцы
